06078 - Cabeçote Mandrilhar - Acabamento Centesímal - bhf100-203 cbh6
Descrição
• CBH é a nova linha de mandrilhamento para acabamento centesimal da BTfixo.
• Com uma gama diversificada de capacidades de mandrilar, seu design pré-balanceado proporciona estabilidade de usinagem.
- Modelo: BHF100- 203 CBH6
- Mandril a ser utilizado: CBH6
- Inserto: TP11/M3/T8
- Não acompanha cápsula
Acessórios obrigatórios:
- Código Cápsula: 06095
- Cápsula: BHF6-1
- Capacidade: 100 ~ 153
Mandrilhamento Reverso
- Capacidade: 112 ~ 153
- Código Cápsula: 06096
- Cápsula: BHF6-2
- Capacidade: 126 ~ 179
Mandrilhamento Reverso
- Capacidade: 126 ~ 179
- Código Cápsula: 06097
- Cápsula: BHF6-3
- Capacidade: 150 ~ 203
Mandrilhamento Reverso
- Capacidade: 150 ~ 203
Dimensões
- L: 78mm
- L1: 67,20mm
- L2: 22mm
- L3: 45,20mm
- B: 45,50mm

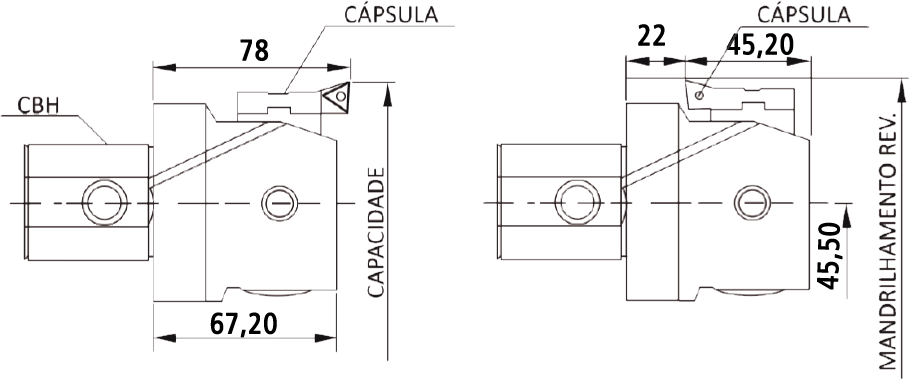

Desenho Técnico
