Cone Indução Térmica - DIN 69871 - SK

Variações disponíveis

qntd.

adicionar cotação

06479 - Cone Indução Térmica - Shirink Fit - SK50 - SF14 - 200mm

Descrição

Os cones de indução térmica que a BTfixo comercializa são com design slim (3° inclinação), este mandril é utilizado principalmente em processos em que a usinagem precisa de ferramentas mais finas para locais de difícil acesso.

- Cone Indução Térmica – Shrink Fit
- Encaixe: SK50
- Modelo: SF14 200MM
‑ Balanceamento: G2.5/25.000RPM
- Refrigeração: AD/B
- Utiliza Ferramenta Ø 3mm – Tolerância h6
- Precisão: ≥5 μm/2.5xD
- Consulte máquina de indução aqui

Dimensões

- d: 14mm
- D: 27mm
- D1: 42mm
- L: 200mm
- L2: 180,9mm
- L1: 47mm
- N: 10mm
- G: M10x1

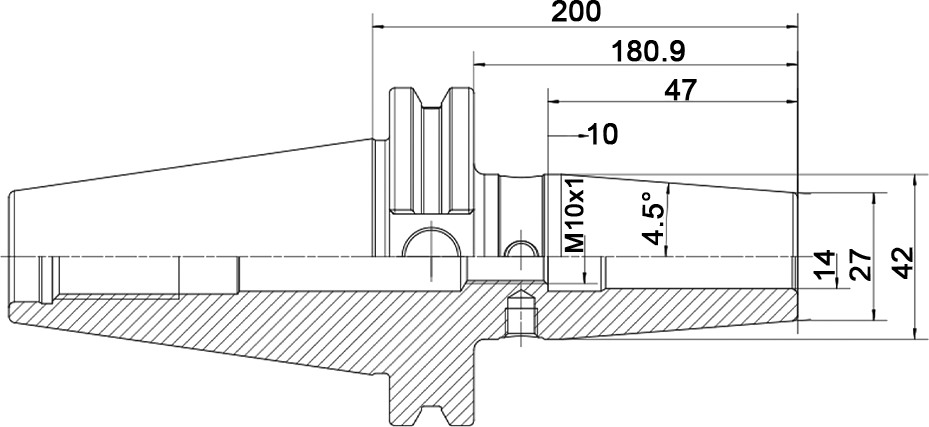

Desenho Técnico

Tabela Técnica H6
