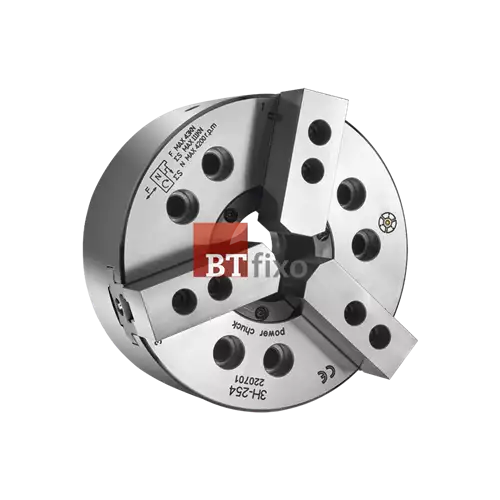

06366 - Placa Hidráulica de Precisão (0,003) - Fixação A8 - PCP - 8
Descrição
A Placa Hidráulica é fundamental para a usinagem por torneamento, pois pode suportar altas rotações com uma fixação robusta e precisa. Ela também é conhecida por sua durabilidade, capacidade de passagem de barras e versatilidade em diversas aplicações.
Modelo: PCP-8
Dimensões
- A: 210mm
- B: 103mm
- C: 170mm
- D: 25mm
- E: 17mm
- F: 106,37mm
- H: 133,40mm
- J: 18mm
- K: 6-M12
- L: 52mm
- M: 5mm
- N: 39mm
- Q: 2mm
- R: 14mm
- S: 20mm
- T: 35mm
- U: M60x2
- W: 66mm
- X: 39mm
- Y: 95mm
Desenho Técnico
.png)
