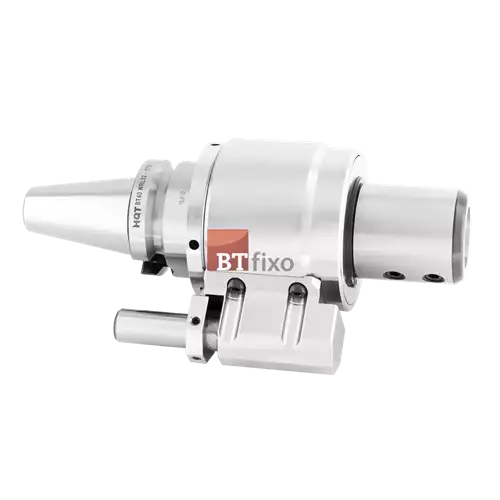

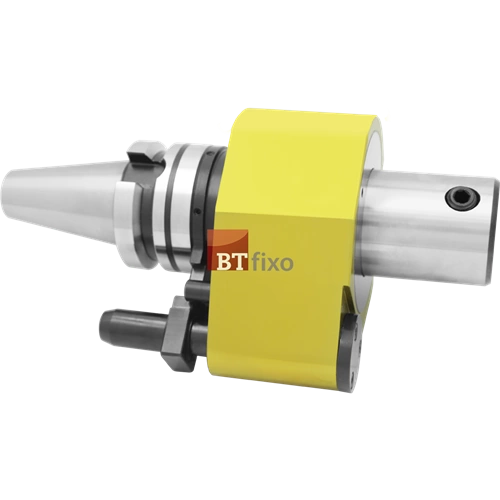

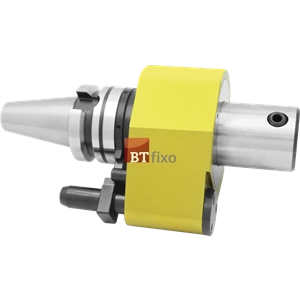

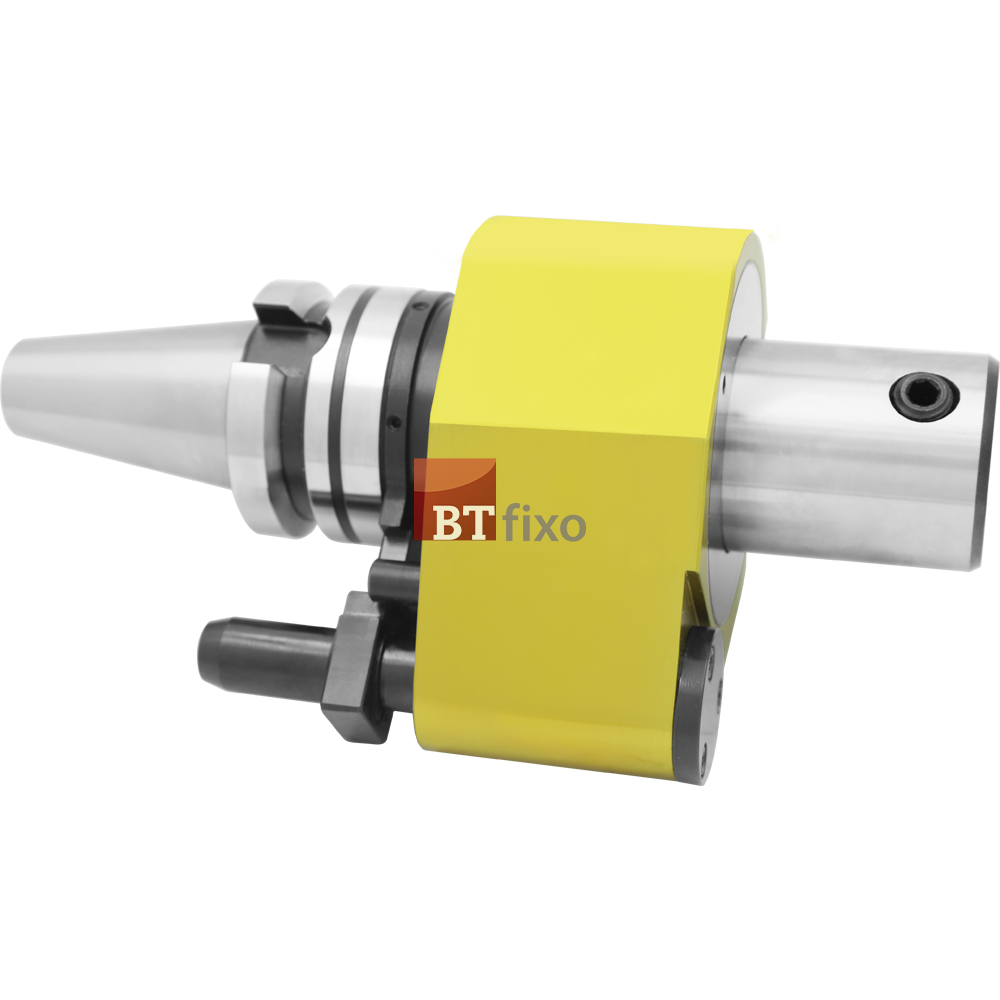

03146 - Porta Barra Weldon com Refrigeração Lateral - BT40 - WRL 32-175mm

Descrição

Porta barra Weldon com refrigeração lateral, foi desenvolvido para ser utilizado em máquinas que não possuem sistema de refrigeração interna. Através do dispositivo “stopper block” para fixação do ponto de alimentação do fluido (desenho disponível) que será alimentado com a refrigeração externa da máquina e assim transferindo para a refrigeração interna do cone e consequentemente a passagem interna pela ferramenta de corte.

Atenção:
- Não utilizar este mandril sem refrigeração a água ou refrigeração a ar. Isso pode danificar o produto.
- Apertar a haste em direção ao anel de vedação do bloco de refrigeração.
- Não dando aperto na haste corretamente, o sistema de refrigeração pode apresentar vazamentos.



- Cone Porta Barra Weldon Com Refrigeração Lateral
- Modelo: BT40 WLR 32 -75
- Pressão Máxima: 20kg/cm2
- RPM em caso de utilização com líquido refrigerante: 3.000 RPM;
- RPM em caso de utilização com AR: 1.500 RPM.

Dimensões

- d1: 32mm
- D1: 50mm
- D2: 90mm
- L1: 175mm
- H1: 65mm
- L2: 20mm
- L3: 15mm
- M1: M12x1,50mm

Desenho Técnico

DESENHO TÉCNICO - MAS 403 - BT40
