Porta Pinça Auto Torque DBT - HQT

O mandril duplo contato pode ser usado em spindle standard e spindle duplo contato. Com mandril e spindle duplo contato, é atingido 100% de contato.
adicionar cotação

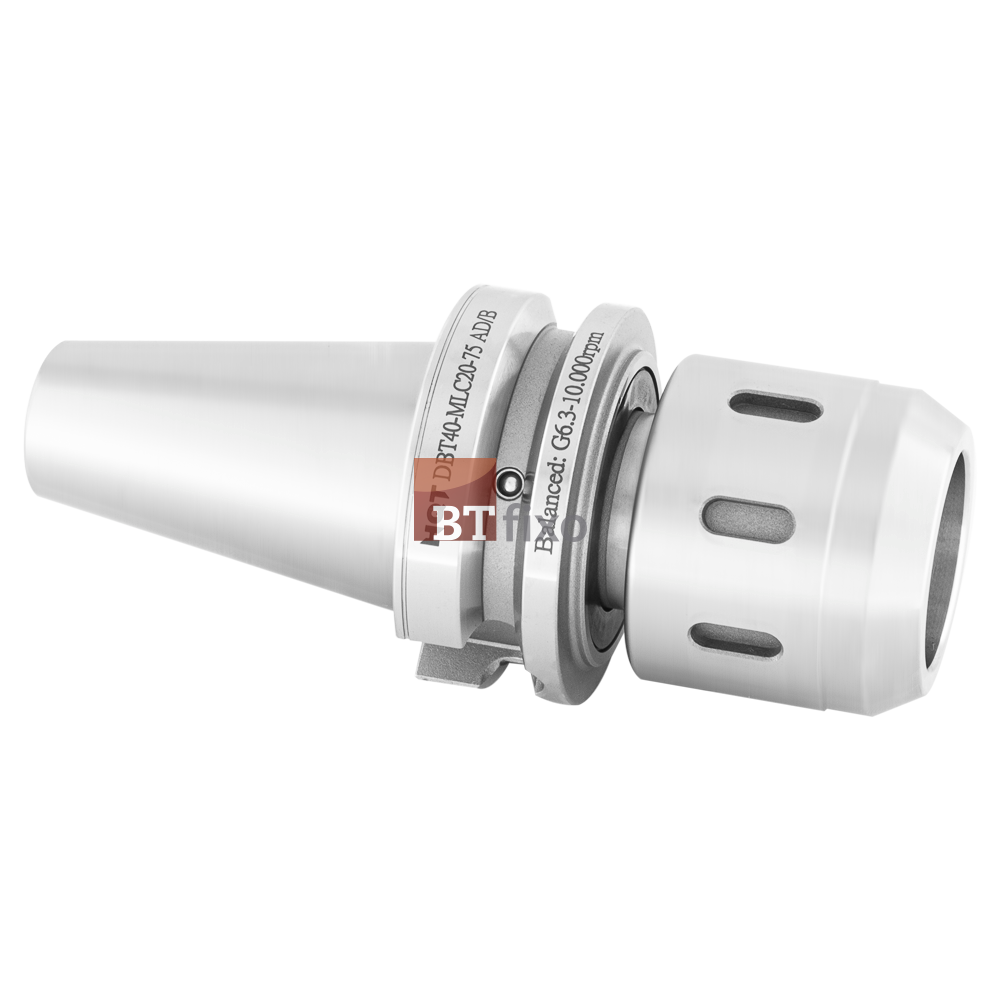

05610 - Porta Pinça Auto Torque - DBT40 C20 - 75mm

Descrição

Os spindles com sistema duplo contato tem sido utilizados por um grande número de fabricantes de maquinas CNC em diversos modelos de maquinas para usinagem, por reconhecerem este sistema pelo seu excelente desempenho, com o contato duplo que fornece contato cônico e da flange quando os mandris porta ferramentas são fixados no spindle.

- Encaixe: DBT-40
- Balanceamento: G6.3 10.000 RPM
- Refrigeração: AD
- Precisão: 0,005mm
- Utiliza Pinça Modelo C-20 (1 a 16mm)
- Precisão ≥ 10µm/2.5xD
- Consulte Desenho Técnico - MAS 403 DBT aqui

Dimensões:

- d1: 20mm
- D1: 52mm
- L1: 75mm
- L2: 49mm

Características:
• Duplo contato aumenta a rigidez e diminui a vibração melhorando em muito a capacidade de usinagem.
• Melhora a precisão de usinagem da superfície da peça de trabalho e aumenta a vida útil da ferramenta.
• A rugosidade das peças usinadas é menor.

Consulte Pinças e Acessórios aqui



Desenho Técnico

Desenho Técnico - Encaixe DBT40

Tabela de Força de Aperto
