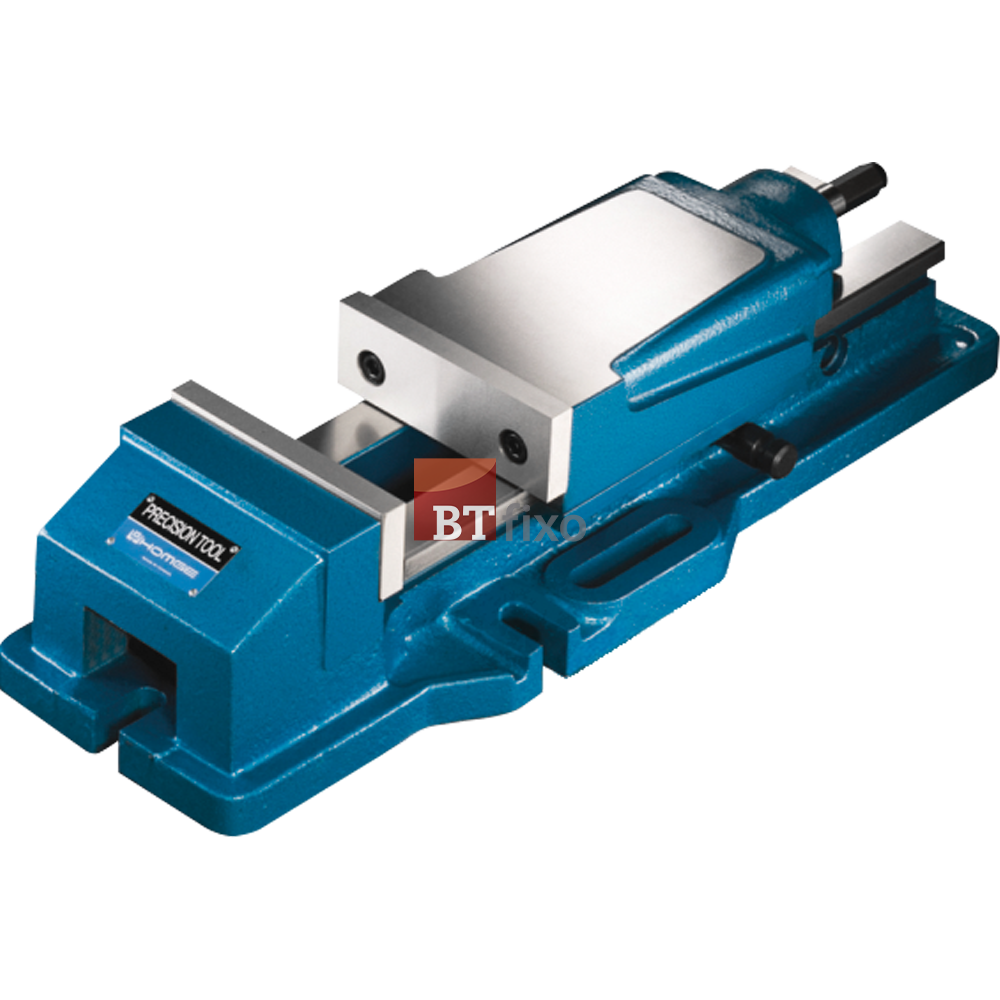

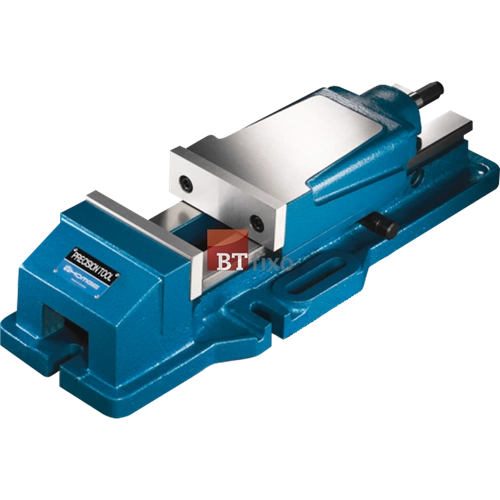

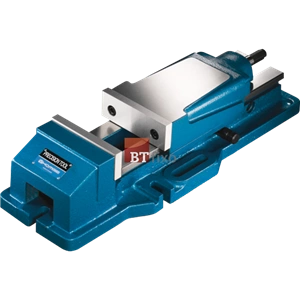

05710 - Morsa Hidráulica Fixa - H-150
Descrição
• As morsas hidráulicas serie HH são construídas com cilindro hidráulico, o qual absorve vibrações e ainda melhora a usinagem devido a manutenção de sua força de aperto durante todo o processo.
• O corpo da morsa é construído em ferro fundido de alta tensão. As guias são temperadas e retificadas, garantindo sua rigidez, durabilidade e mínima deformação.
• Os mordentes são constituídos de uma liga especial de aço temperada e precisamente retificada.
• Base giratória vendida separadamente
- Código Fixa: 05710
- Código Base: 05871
- Modelo: H-150
- Força de Aperto: 4500Kg
- Peso(Kg) Fixa: 54
- Peso (kg) Giratória: 70
Dimensões
- A: 150mm
- B: 51mm
- C: 300mm
- D: 800mm
- E: 620mm
- F: 200mm
- G: 240mm
- H: 133mm
- I: 82mm
- J: 116mm
- K: 125mm
- L: 207mm
Desenho Técnico
.png)
Funcionamento
