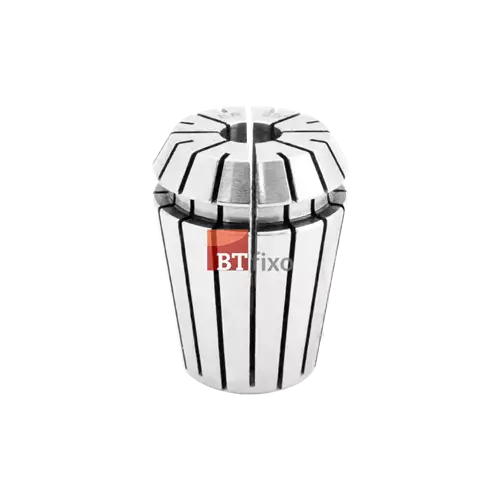

Pinça ER25
O sistema de pinças ER são produzidos em aço flexível especial sob excelente tratamento térmico e preciso processo de retífica, aumentando sua precisão e sua elasticidade de fixação, com grande vida útil.
As pinças podem fixar um tamanho padrão específico e o tamanho menor seguinte.
São popularmente utilizadas nos processos de usinagem para mandrilhar, fresar, furar, rosquear...
Variações disponíveis
qntd.
00044 - Pinça ER25 - 1,00MM -
Descrição
As pinças ER de fixação na série ER-25 tem capacidade para prender ferramentas de 1mm até 2mm, sendo que nesta série ER-25, sua capacidade de prender até 0,5mm abaixo de seu diâmetro nominal, por exemplo a pinça de 5mm pode prender ferramentas com haste de até 4,5mm.
.png)
A – Coloque a pinça dentro da porca e gire a porca para encaixar o espiral extrator na ranhura da pinça.
B – Só então coloque a pinça e a porca no mandril
NOTA:
Nunca utilize a pinça de 12-11mm para fixar um diâmetro de 12,2mm,
contudo deve se utilizar a pinça de 13-12mm, por exemplo.
Sempre que for realizar uma troca de ferramentas, certifique-se que o conjunto de roscas (mandril e porca) estejam limpos.
Sempre que for realizar uma troca de ferramentas, certifique-se que o conjunto de roscas (mandril e porca) estejam limpos.
- Modelo: ER25
- d: 1~2mm
- D: 25mm
- D1: 26mm
- D2: 22mm
- L: 34mm
- L1: 6,66mm
- L2: 5mm
- L3: 3,10mm
- Flexibilidade: -0,50mm
Desenho Técnico
%20desenho%20t%C3%A9cnico(4).png)
