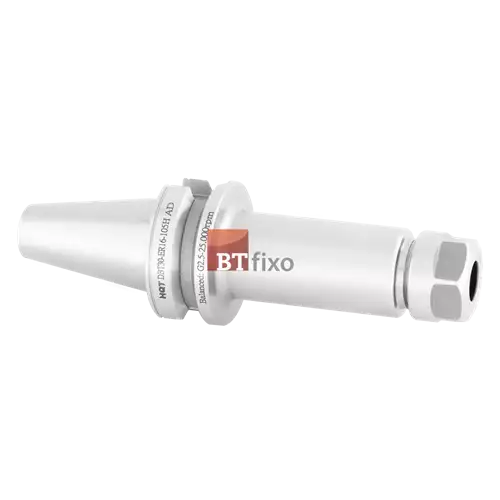

03833 - Porta Pinça - DBT30 - ER16 - 60mm

Descrição

Os spindles de sistema duplo contato têm sido amplamente adotados por muitos fabricantes de máquinas CNC em diferentes modelos de usinagem. Isso se deve ao reconhecimento do excelente desempenho desse sistema, que oferece contato cônico e de flange quando os mandris porta-ferramentas são fixados no spindle.



- Cone Porta Pinça ER DIN 6499
- Encaixe: DBT-30 (BBT)
- Balanceamento: G2.5 25.000 RPM
- Refrigeração: AD
- Utiliza Pinça ER-16 (1 a 10mm) e porca modelo: T1
- Precisão ≥ 10µm/3xD
- Consulte Desenho Técnico - MAS 403 DBT aqui


Dimensões:

- D: 28mm
- L1: 60mm

Características:
• Duplo contato aumenta a rigidez e diminui a vibração melhorando em muito a capacidade de usinagem.
• Melhora a precisão de usinagem da superfície da peça de trabalho e aumenta a vida útil da ferramenta.
• A rugosidade das peças usinadas é menor.

Consulte Pinças e Acessórios aqui



Desenho Técnico

Desenho Técnico - Encaixe
