06204 - Ferramenta Acionada - RADIAL - VDI 40 - 6241 RD - ER - 32

Descrição

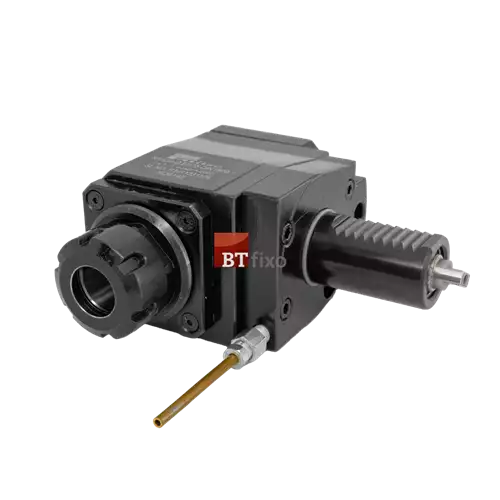

A ferramenta acionada é um porta-ferramentas rotativo utilizado em tornos CNC, disponíveis nos DIN 5480 - 5482 e 1809, nas formas axial e radial e utilizam pinças ER para fixar ferramentas.

Modelo: VDI 40 – 6241 RD
Máximo RPM: 5000
Torque: 70

Dimensões

- ødh6: 40mm
- A: 64mm
- B: 72mm
- C: 56mm
- E: 76mm
- F: 69mm
- G: 90mm
- H: 43mm
- J: 98mm
- K: 63mm
- øL: 10mm
- øX: 2-20
- i: 1:1
- P: ø14x8x8

Desenho Técnico
