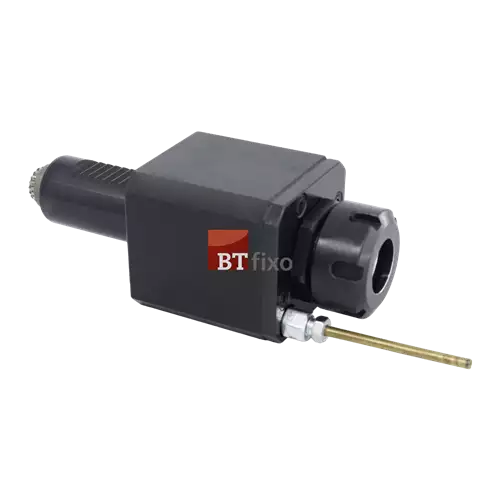

06206 - Ferramenta Acionada - axial - vdi 40 - 6207 - ER - 32

Descrição

A ferramenta acionada é um porta-ferramentas rotativo utilizado em tornos CNC, disponíveis nos DIN 5480 - 5482 e 1809, nas formas axial e radial e utilizam pinças ER para fixar ferramentas.

Modelo: VDI 40 – 6207 AX
Máximo RPM: 5000
Torque: 70

Dimensões

- ødh6: 40mm
- A: 123mm
- B: 75mm
- C: 63mm
- E: 41mm
- F: 41mm
- G: 43mm
- H: 40mm
- øX: 2-20
- i: 1:1
- P: W20x0.8x30ºx24-9b

Desenho Técnico
