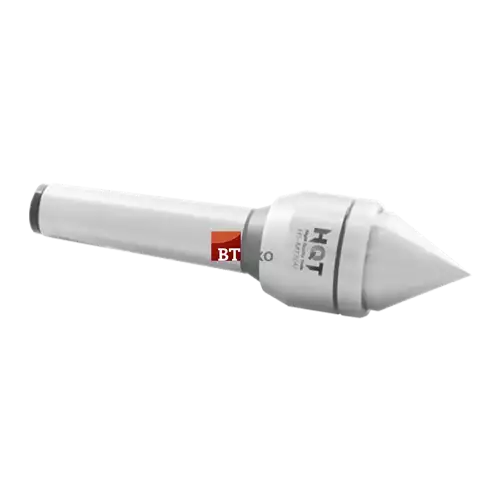

04953 - Ponto Rotativo Compact - Ponta Intercambiável - HS-MT4I
Descrição
Acompanham pontas intercambiáveis
O eixo e o corpo principal são produzidos em ligas de aço especiais com tratamento térmico (HRC 60° +/-1°).
O Ponto Rotativo Compact é montado com rolamento de pressão, rolamento de agulha e rolamento de esferas.
Indicado para tornos com alta média rotação.
* Pontos Rotativos (B), são adequados para peças de trabalho pequenas
Pressão do contra ponto entre 5 a 8kgf para referencia.
- Peças de reposição aqui
- Modelo: HS-MT4l
- Cone Morse: CM – 4
- Batimento Máx. (mm): 0,005
- Máx R.P.M 3000 R.P.M
- Ɵ: 60°
- Peso: 1,62 kgs
Dimensões
- A: 23mm
- B: 51mm
- C: 108mm
- D: 47mm
- D1: 32mm
- d: -
- L: 182mm
- d1: -
Desenho Técnico
.png)
Gráfico de Capacidade - Ponto Rotativo Compact
