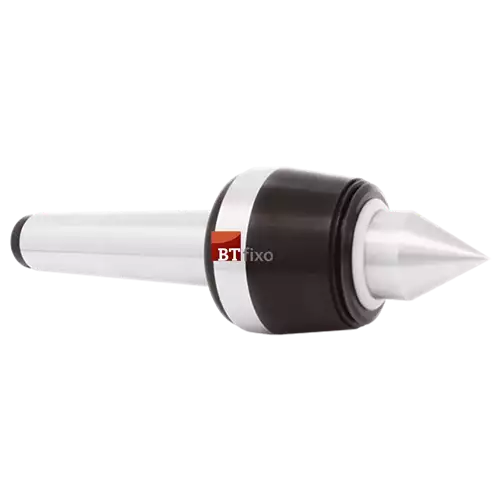

04947 - Ponto Rotativo High Speed - Ponta Intercambiável - HHS-MT4I
Descrição
- Acompanha ponteiras intercambiáveis
O eixo central é produzido em liga de aço especial juntamente com tratamento térmico sob vácuo para proporcionar maior rigidez (HRC 60° +/- 1°).
Este modelo está equipado com rolamento duplo de esferas, rolamento de pressão e um conjunto de rolamento de agulhas.
Indicado para tornos CNC High Speed e tornos com cargas pesadas.
* Pontos Rotativos (B), são adequados para peças de trabalho pequenas.
Pressão do contra ponto entre 5 a 8kgf para referência.
- Modelo: HHS-MT4I
- Cone Morse: CM – 4
- Batimento Máx. (mm): 0,005
- Máx R.P.M 4500 R.P.M
- Ɵ: 60°
- Peso: 2,18 kgs
- Consulte ponteiras aqui
Dimensões
- A: 30mm
- B: 62mm
- C: 108mm
- D: 63mm
- D1: 32mm
- d: -
- L: 196mm
- d1: -
Desenho Técnico
.png)
Gráfico de Capacidade - Ponto Rotativo High Speed
