04935 - Ponto Rotativo High Performance - HHP-MT5A
Descrição
O eixo é produzido em ligas de aço especial juntamente com um tratamento térmico sob vácuo (HRC 60° +/-1°).
Possibilitando grande rigidez e alta durabilidade.
Este Ponto Rotativo utiliza a combinação de rolamento de roletes com rolamento de pressão e rolamento de esferas.
Indicado para tornos CNC High Speed.
* Pontos Rotativos (B), são adequados para peças de trabalho pequenas
Pressão do contra ponto entre 5 a 8kgf para referência.
- Modelo: HHP-MT5A
- Cone Morse: CM – 5
- Batimento Máx. (mm): 0,003
- Máx R.P.M 3500 R.P.M
- Ɵ: 60°
- Peso: 6,54 kgs
Dimensões
- A: 60mm
- B: 91mm
- C: 136mm
- D: 95mm
- D1: 45mm
- d: -
- L: 287mm

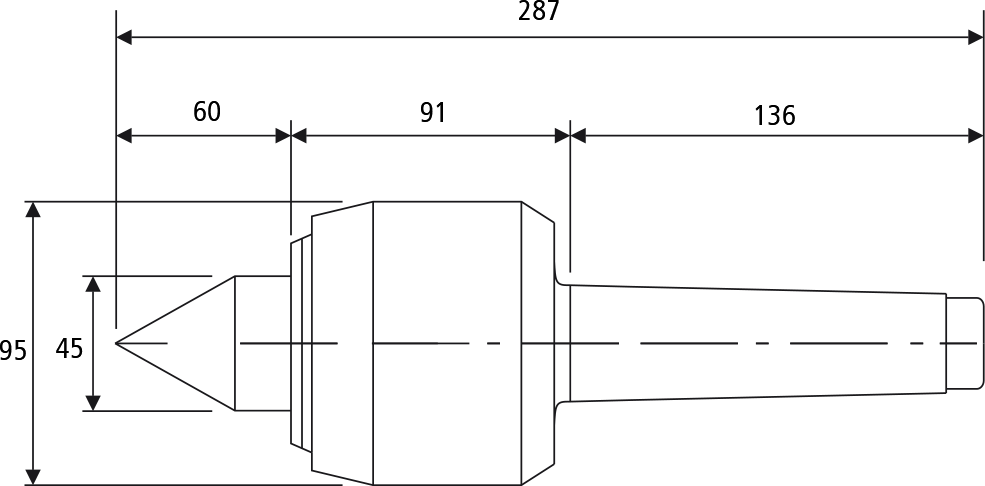

Desenho Técnico
.png)
Gráfico de Capacidade - Ponto Rotativo High Performace
